D972X電動對夾式軟密封蝶閥

D972X電動對夾式軟密封蝶閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

產品特點
1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。

3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。

4、蝶板采用框架結構,強度高,過流面積大,流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

7、本閥結構獨特,操作靈活,省力,方便。

主要結束參數

公稱通經DN(mm)
50~2000
50~1600
公稱藥理PN(MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱
材料
閥體
WCB、QT4500、HT200、HT250
蝶板
WCB、QT4500、HT200、HT250
閥軸
2Cr13
密封圈
丁腈耐油橡膠
填料
柔性石墨

執行標準

制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92

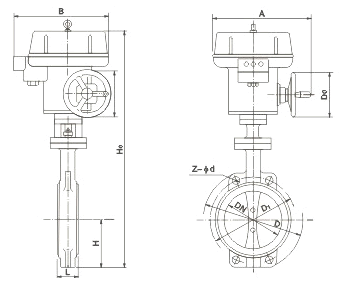

WBEX(D972X)-6/10/16電動對夾式軟密封蝶閥主要外形連接尺寸 單位:mm

DN
L
H
H1
A
B
ФD
0.6MPa
1.0MPa
1.6MPa
50
43
77
443
125
125
88
99
99
65
46
85
463
125
125
108
118
118
80
46
95
483
125
125
124
132
132
100
52
105
498
125
125
144
156
156
125
56
129
682
325
245
174
184
184
150
56
132
736
325
245
199
211
211
200
60
165
800
325
245
254
266
266
250
68
197
895
363
313
309
319
319
300
78
234
956
363
313
363
370
370
350
78
283
1029
363
313
413
429
429
400
102
325
1103
363
313
463
480
480
450
114
369
1186
465
469
518
530
548
500
127
404
1280
546
431
568
582
609
600
154
470
1321
546
556
667
682
720
700
165
503
1431
546
556
772
794
794
800
190
571
1542
546
556
878
901
901
900
203
621
1800
617
706
978
1001
1001
1000
216
702
2363
632
706
1078
1112
1112
1200
254
818
2583
632
706
1295
1328
1328

產品尺寸

溫馨提示:“D972X電動對夾式軟密封蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
